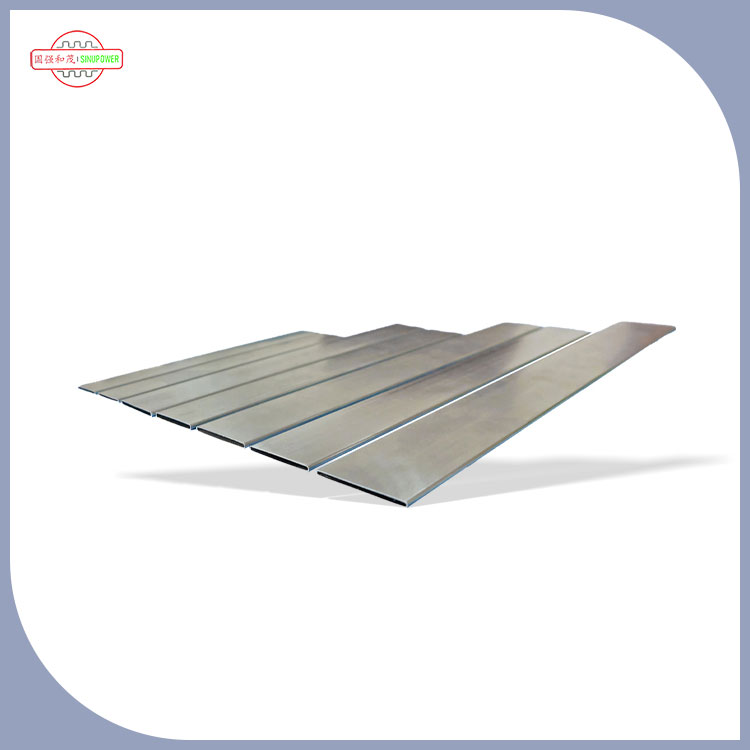

Tabung Inti Pemanas Koneksi Anti Bocor Dilas Laser

Untuk produsen HVAC otomotif, keandalan inti pemanas dimulai dengan integritas jahitan tabung.kekuatan Sinu– yang berdedikasiPabrikankomponen termal aluminium presisi – menghasilkanTabung Inti Pemanas Koneksi Anti Bocor Dilas Lasermenggunakan teknologi laser serat berdaya tinggi. Proses ini menciptakan lapisan las yang kontinu dan homogen yang menghilangkan jalur kebocoran yang umum terjadi pada tabung yang dilas dengan resistansi atau jahitan mekanis. Profil pipih tipe B memaksimalkan luas permukaan untuk perpindahan panas sementara lapisan las laser memastikan integritas struktural di bawah siklus termal dan tekanan cairan pendingin. Hasilnya: inti pemanas yang bekerja dengan andal sepanjang masa pakai kendaraan. Sebagai pemimpinprodusen tabung inti pemanas, Sinupower melayani pemasok HVAC otomotif secara global dengan solusi anti bocor yang andal.

Mengapa Pengelasan Laser Penting untuk Tabung Inti Pemanas

kekuatan SinuTabung Inti Pemanas Koneksi Anti Bocor Dilas Laserdiproduksi menggunakan proses yang memberikan keuntungan terukur dibandingkan metode fabrikasi tabung konvensional:

Kinerja Tanpa Kebocoran

• Pengelasan laser menghasilkan lapisan las yang kontinu dan homogen tanpa porositas atau retakan mikro – menghilangkan mode kegagalan utama inti pemanas.
• Kedalaman penetrasi las yang konsisten (biasanya 0,5–1,2 mm) memastikan sambungan cocok atau melebihi kekuatan material dasar.
• Pengujian kebocoran helium pada setiap batch produksi memverifikasi tingkat kebocoran di bawah 0,5 g/tahun per tabung.
• Tidak diperlukan bahan pengisi pasca-pengelasan, sehingga menghilangkan risiko residu fluks atau penggetasan paduan braze.

Efisiensi Perpindahan Panas yang Unggul

• Profil tipe B yang rata meningkatkan rasio luas permukaan terhadap volume, memungkinkan perpindahan panas lebih cepat dari cairan pendingin ke udara kabin.
• Lubang internal yang halus meminimalkan hambatan aliran dan penurunan tekanan pada inti pemanas.
• Ketebalan dinding yang seragam (toleransi ±0,05mm) memastikan konduktivitas termal yang konsisten di seluruh panjang tabung.

Peningkatan Daya Tahan Dalam Siklus Termal

• Pengelasan laser menciptakan ikatan metalurgi yang tahan terhadap ekspansi dan kontraksi termal berulang tanpa retak lelah.
• Kompatibel dengan paduan aluminium AA3003 dan AA3102, dipilih karena konduktivitas termalnya yang sangat baik (200–220 W/m·K) dan sifat mampu bentuk.
• Divalidasi untuk 10.000+ siklus termal dari -40°C hingga +120°C tanpa degradasi pengelasan.

Manufaktur Bersih dan Bebas Fluks

• Pengelasan laser menghilangkan kebutuhan akan fluks atau pasta mematri, mengurangi risiko kontaminasi dan menyederhanakan perakitan hilir.
• Tidak ada percikan las atau oksidasi permukaan – tabung siap untuk pemasangan sirip dan mematri header segera setelah pengelasan.
• Geometri manik las yang konsisten memungkinkan penyisipan sirip otomatis dan penumpukan inti tanpa masalah penyelarasan.

Tabung Tipe B yang Dilas Laser vs. Tabung Jahitan Konvensional

Proses Pembuatan – Dari Kumparan hingga Tabung Jadi

ProduksiTabung Inti Pemanas Koneksi Anti Bocor Dilas Lasermengikuti proses enam langkah yang dikontrol ketat dari stok koil hingga tabung jadi:

Langkah 1 – Pemilihan Bahan

• Bahan dasar: Paduan aluminium AA3003 dan AA3102, dipilih karena konduktivitas termal, sifat mampu bentuk, dan kompatibilitas mematri.
• Stok koil yang masuk diuji komposisi kimianya dan kualitas permukaannya.
• Kisaran ketebalan material: 0,20mm hingga 0,60mm tergantung pada kebutuhan aplikasi.

Langkah 2 – Pembentukan Strip

• Strip aluminium digulung menjadi profil tipe B – karakteristik penampang oval pipih dari tabung inti pemanas.
• Cetakan pembentuk yang presisi memastikan dimensi profil yang konsisten di seluruh panjang kumparan.
• Pengukuran laser in-line memantau geometri profil untuk menjaga toleransi.

Langkah 3 – Pengelasan Laser

• Laser serat berdaya tinggi (1–3 kW) menyalurkan energi terfokus ke lapisan tabung, menciptakan las lubang kunci dengan penetrasi dalam dan lebar sempit.
• Gas pelindung (argon atau helium) melindungi kolam las dari oksidasi.
• Pemantauan las real-time melacak kedalaman penetrasi, lebar las, dan porositas – secara otomatis menolak bagian yang tidak sesuai spesifikasi.

Langkah 4 – Annealing Jahitan Las

• Anil pasca-pengelasan yang terlokalisasi mengurangi tegangan sisa di zona las tanpa mempengaruhi suhu material dasar.
• Memastikan area las memiliki keuletan dan sifat mampu bentuk yang serupa dengan bagian tabung lainnya.

Langkah 5 – Mengukur dan Memotong Panjangnya

• Tabung dikalibrasi ke dimensi akhir melalui serangkaian cetakan ukuran.
• Dipotong sesuai panjang yang ditentukan pelanggan menggunakan peralatan penggergajian atau pencukur yang presisi.
• Ujung-ujungnya dihaluskan dan disiapkan untuk penyisipan sirip atau pemasangan header.

Langkah 6 – Pengujian Kebocoran 100%.

• Setiap tabung menjalani pengujian kebocoran spektrometri massa helium untuk memverifikasi kinerja anti bocor.
• Kriteria penerimaan: kebocoran ≤0,5 g/tahun.
• Tabung yang gagal dalam pengujian akan ditolak secara otomatis – memastikan tidak ada tabung cacat yang keluar dari jalur produksi.

Fokus Aplikasi – Inti Pemanas untuk HVAC Otomotif

Sebagai orang yang terpercayapemasok tabung inti pemanas otomotif, Produk Sinupower digunakan di berbagai platform kendaraan:

Aplikasi Utama

• Sistem HVAC kendaraan penumpang:Komponen inti untuk pemanas kabin pada sedan, SUV, dan truk ringan.
• Kontrol iklim kendaraan komersial:Inti pemanas tugas berat untuk truk, bus, dan peralatan off-highway.
• Manajemen termal kendaraan listrik:Terintegrasi ke dalam sistem pemanas EV (pompa panas atau konfigurasi pemanas resistif).
• Unit penanganan udara HVAC:Digunakan dalam aplikasi pemanas gedung dan industri yang memerlukan penukar panas yang kompak dan anti bocor.

Poin Integrasi dalam Rakitan Inti Pemanas

• Tabung dimasukkan di antara tumpukan sirip dan diperluas atau dibrazing untuk membentuk blok inti.
• Ujung tabung dihubungkan ke header saluran masuk/keluar melalui pematrian atau penyambungan mekanis.
• Cairan pendingin (cairan pendingin mesin atau cairan pemanas EV) mengalir melalui bagian dalam tabung, sementara udara melewati bagian luar bersirip.
• Perpindahan panas terjadi dari fluida melalui dinding tabung dan sirip menuju udara kabin.

Kompatibilitas dengan Proses Perakitan

• Tabung kami kompatibel dengan proses mematri atmosfer terkontrol (CAB) dan proses mematri vakum.
• Lapisan las yang halus dan bebas oksida tidak memerlukan pembersihan tambahan sebelum mematri – sehingga mengurangi tahapan proses dan risiko kontaminasi.
• Profil dan panjang tabung dapat disesuaikan agar sesuai dengan geometri inti tertentu dan persyaratan platform kendaraan.

Sertifikasi Mutu dan Standar Manufaktur

Proses manufaktur Sinupower beroperasi di bawah sistem bersertifikat berikut:

📋 Salinan sertifikat lengkap tersedia berdasarkan permintaan.

Kekayaan Intelektual

• 2 paten penemuan– termasuk sistem penentuan posisi pengelasan laser khusus untuk tabung tipe B.
• 15 paten desain– mencakup profil tabung unik dan geometri inti pemanas.
• 16 paten model utilitas– berfokus pada perbaikan dalam proses pembentukan tabung dan pengelasan.

Kemampuan Kustomisasi untuk Heater Core Tubing

Kustomisasi Dimensi

• Lebar tabung:12mm hingga 40mm (ditentukan pelanggan)
• Tinggi tabung:1,5 mm hingga 5,0 mm (profil rata)
• Ketebalan dinding:0,20 mm hingga 0,60 mm
• Panjang:100mm hingga 2.000mm (dipotong sesuai panjang per pesanan)
• Toleransi:±0,05mm pada dimensi kritis

Pilihan Paduan dan Pelapisan

• AA3003:Paduan standar – konduktivitas termal dan sifat mampu bentuk yang baik, tahan korosi.
• AA3102:Varian kekuatan lebih tinggi – cocok untuk aplikasi bertekanan tinggi atau lebih menuntut.
• Perawatan permukaan:Lapisan serpihan seng opsional atau lapisan konversi untuk meningkatkan ketahanan terhadap korosi.

Opsi Bentuk Akhir

• Potongan persegi– standar untuk penyisipan header
• Ujung yang dilubangi– untuk memudahkan perakitan dan pemasangan segel
• Ujung yang melebar– untuk sambungan header mekanis
• Profil akhir khusus– per gambar pelanggan

Proses Pembangunan

1. Pengajuan persyaratan:Pelanggan memberikan spesifikasi, gambar, atau target kinerja.
2. Tinjauan kelayakan:Tim teknik mengevaluasi parameter material, profil, dan pengelasan.
3. Desain perkakas:Cetakan pembentukan dan pengelasan diproduksi sendiri.
4. Jalankan prototipe:Hingga 100 buah untuk validasi pelanggan – hanya biaya cetakan.
5. Produksi:Manufaktur skala penuh dengan PPAP Level 3 tersedia.
6. Pengiriman:Pengiriman terjadwal dengan sertifikat material dan laporan inspeksi.

Jaminan Kualitas – Bagaimana Kami Memastikan Kualitas Las yang Andal

Setiap batchTabung Inti Pemanas Koneksi Anti Bocor Dilas Lasermenjalani kerangka kontrol kualitas kami yang ketat:

Pengendalian Bahan Baku

• Kumparan aluminium bersumber dari pabrik peleburan bersertifikasi ISO 14001 dengan kemampuan penelusuran material penuh.
• Inspeksi masuk: komposisi kimia (OES), kualitas permukaan, dan verifikasi ketebalan.

Kontrol Dalam Proses

• Pembentukan:Pemantauan dimensi waktu nyata dengan kontrol umpan balik untuk menjaga keakuratan profil.
• Pengelasan laser:Tenaga, kecepatan, dan aliran gas pelindung terus dipantau. Kualitas jahitan las diverifikasi melalui tomografi koherensi optik inline (OCT).
• Anil:Anil induksi terlokalisasi dengan pemantauan suhu untuk memastikan struktur butiran yang konsisten di zona pengelasan.

Inspeksi Akhir

• Dimensi:OD, lebar, tinggi, dan tebal dinding diukur pada 3 titik per tabung.
• Tes kebocoran:Spektrometri massa helium – 100% tabung, ≤0,5 g/tahun.
• Inspeksi las:Verifikasi visual dan mikroskopis kontinuitas lapisan las.
• Mekanis:Uji tarik dan uji pecah per batch perlakuan panas.

Prosedur ini memastikan setiap pengiriman memenuhi persyaratan kualitas yang ketat untuk aplikasi HVAC otomotif.

Keberlanjutan dan Kepatuhan Lingkungan

Efisiensi Energi

• Pengelasan laser mengkonsumsi energi jauh lebih sedikit dibandingkan operasi tungku brazing tradisional – sehingga mengurangi jejak karbon kami.
• Teknologi pembakar regeneratif dalam proses anil mengurangi konsumsi gas sebesar 18%.

Daur Ulang dan Pengurangan Limbah

• Pemanfaatan material sebesar 98% – semua potongan aluminium dipisahkan dan dikembalikan ke pendaur ulang bersertifikat.
• Tidak ada fluks atau pasta mematri yang digunakan dalam proses pengelasan, sehingga menghilangkan aliran limbah berbahaya.

Kepatuhan

• Sesuai RoHS – tidak ada zat yang dibatasi dalam bahan atau proses.
• Sesuai dengan REACH – semua paduan dan bahan kimia pemrosesan memenuhi standar lingkungan UE saat ini.

Pertanyaan Yang Sering Diajukan Tentang Tabung Inti Pemanas Dilas Laser

Hubungi Sinupower – Solusi Tabung Inti Pemanas

kekuatan Sinu memberikannyaTabung Inti Pemanas Koneksi Anti Bocor Dilas Laseryang memungkinkan produsen HVAC otomotif memproduksi inti pemanas dengan keandalan yang unggul, kinerja termal yang konsisten, dan total biaya produksi yang lebih rendah. Kami mengundang OEM, pemasok HVAC tingkat satu, dan produsen inti pemanas untuk menghubungi kami untuk mendapatkan sampel, lembar data teknis, atau tinjauan desain kolaboratif.
