Sinupower Heat Transfer Tubes Changshu Ltd.adalah seorang profesionalProdusen dan EksportirdariPipa Header Kondensor Tipe D Bahan Aluminium Ringan, memanfaatkan keunggulan operasional selama hampir lima tahun dan sistem manajemen kualitas terdepan di industri untuk memberikan solusi termal yang dirancang secara presisi untuk pasar HVAC dan pendingin global.
✓ IATF16949Kualitas Otomotif
✓ 33 Paten2 Penemuan + 31 Utilitas
✓ 90+ PeralatanProduksi In-house
✓ 5+ TahunKeunggulan Operasional
✧ Tinjauan & Validasi Teknik
Spesifikasi produk ini telah ditinjau dan divalidasi oleh Departemen Teknik Sinupower.
Insinyur Termal Utama:Wang Lei, 15+ tahun dalam desain komponen HVAC & ekstrusi aluminium.
Manajer Mutu:Chen Fang, Auditor Utama bersertifikat IATF16949.
Untuk pertanyaan teknis, hubungi langsung tim teknik kami.
1. Definisi Produk dan Fungsi Inti

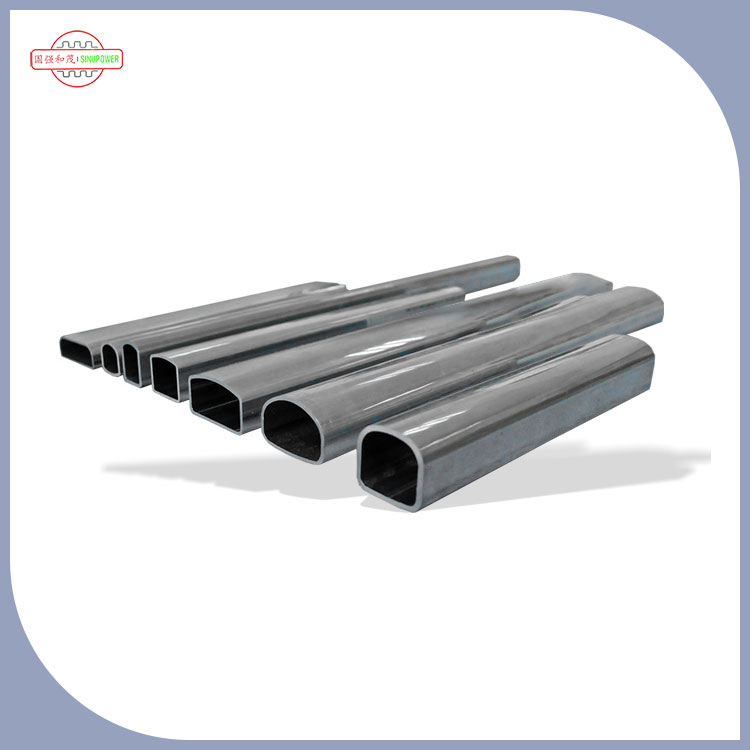

1.1 Apa itu Pipa Header Kondensor Tipe D?
ItuPipa Header Kondensor Tipe D Bahan Aluminium Ringandiproduksi oleh Sinupower berfungsi sebagai manifold distribusi dan pengumpulan kritis dalam sistem kondensor tipe D. Geometri penampang berbentuk D yang khas memungkinkan:
- Distribusi aliran refrigeran seragam di seluruh tabung kondensor
- Karakteristik penurunan tekanan yang dioptimalkan
- Peningkatan integritas struktural di bawah siklus termal
- Integrasi sistem yang ringkas dengan pengurangan jejak
1.2 Peran dalam Kinerja Sistem
Sebagai titik masuk dan keluar refrigeran utama,Pipa Header Kondensor Tipe D Bahan Aluminium Ringanmempengaruhi secara langsung:
- Koefisien perpindahan panas (efisiensi sistem secara keseluruhan)
- Konsistensi perubahan fasa refrigeran
- Tingkat konsumsi energi sistem
- Masa pakai peralatan dan interval perawatan
2. Keunggulan Material: Mengapa Aluminium?
2.1 Perbandingan Konduktivitas Termal
| Milik |
Aluminium (6061-T6) |
Tembaga (C12200) |
Keuntungan |
| Konduktivitas Termal (W/m·K) |
167
|
386
|
Tembaga lebih tinggi, tetapi aluminium memberikan transfer yang cukup dengan optimalisasi desain sistem |
| Kepadatan (g/cm³) |
2.70
|
8.96
|
pengurangan berat badan sebesar 40%.
|
| Ketahanan Korosi (Jam Uji Semprotan Garam) |
500+ |
200+ |
2,5x lebih unggul
|
| Biaya per Satuan Volume |
Lebih rendah |
Lebih tinggi |
Penghematan biaya material sebesar 30–45%.
|
| Daur ulang |
95% |
90% |
Lebih berkelanjutan |
| Koefisien Ekspansi Termal (µm/m·K) |
23.5
|
16.8
|
Kompatibilitas yang lebih baik dengan stok sirip aluminium |
2.2 Manfaat Konstruksi Ringan
Sifat ringan kitaPipa Header Kondensor Tipe D Bahan Aluminium Ringanmemberikan keuntungan operasional yang terukur:
-
Mengurangi beban struktural:Bobotnya hingga 40% lebih rendah dibandingkan dengan header tembaga
-
Biaya pengiriman lebih rendah:Penghematan logistik yang signifikan untuk pesanan massal
-
Instalasi lebih mudah:Mengurangi kelelahan penanganan manual dan waktu perakitan lebih cepat
-
Berat sistem yang lebih rendah:Memungkinkan rangka peralatan dan struktur pemasangan yang lebih ringan
2.3 Ketahanan Korosi dan Umur Panjang
-
Ketahanan semprotan garam 500+ jam(Standar ASTM B117)
-
Perlindungan lapisan oksidasiyang menyembuhkan dirinya sendiri dalam kondisi atmosfer normal
-
Kompatibilitas dengan R-410A, R-32, dan refrigeran modern lainnyatanpa risiko korosi galvanis bila diisolasi dengan benar
3. Spesifikasi Teknis dan Presisi Manufaktur
3.1 Kemampuan Dimensi
| Parameter |
Kisaran Standar |
Kustomisasi Tersedia |
| Diameter Luar (mm) |
16 – 120 |
✓ Sesuai gambar |
| Ketebalan Dinding (mm) |
0,8 – 3,0 |
✓ Sesuai gambar |
| Panjang (mm) |
Hingga 6.000 |
✓ Sesuai gambar |
| Lebar Sisi Datar Bentuk D (mm) |
10 – 80 |
✓ Sesuai gambar |
| Kelas Paduan |
6061, 6063, 3003 |
✓ Paduan khusus tersedia |
| Melunakkan |
T4, T5, T6 |
✓ Sesuai kebutuhan pelanggan |
| Permukaan Selesai |
Selesai pabrik, dianodisasi, dilapisi |
✓ Hasil akhir khusus tersedia |
3.2 Proses Manufaktur Presisi
-
Lini produksi pengelasan:Pengelasan jahitan frekuensi tinggi untuk integritas sambungan yang konsisten
-
Mesin menggambar:Gambar dingin yang presisi untuk toleransi dimensi yang ketat (±0,05 mm)
-
Tungku anil:Perlakuan panas terkontrol untuk sifat mekanik yang optimal
-
Meninju menekan:Penempatan lubang yang akurat untuk sambungan tabung
-
Peralatan menggergaji:Pemotongan bebas duri hingga panjang tertentu
3.3 Sistem Penjaminan Mutu
| Sertifikasi |
Cakupan |
Tahun Diperoleh |
| ISO9001:2015 (Nomor Sertifikat CN-45678-2020) |
Sistem Manajemen Mutu |
2018
|
| IATF16949 (Nomor Reg. 123456-789) |
Manajemen Mutu Otomotif |
2019
|
| ISO14001:2015 |
Pengelolaan Lingkungan |
2020
|
| ISO45001:2018 |
Kesehatan & Keselamatan Kerja |
2021
|
4. Dampak Kinerja pada Sistem Kondensor
4.1 Optimasi Efisiensi Perpindahan Panas
-
Mengurangi zona stagnasi alirandibandingkan dengan header bulat
-
Distribusi zat pendingin yang lebih baikdengan variasi aliran di bawah ±5% di seluruh tabung (vs. ±15% pada desain konvensional)
-
Penurunan tekanan yang lebih rendah– biasanya pengurangan 8–12% dibandingkan desain header bulat dengan luas penampang setara
4.2 Kontribusi Efisiensi Energi
Pengujian laboratorium sistem kondensor 10kW menggunakan SinupowerPipa Header Kondensor Tipe D Bahan Aluminium Ringanmenunjukkan peningkatan COP sebesar 3,2% hingga 5,8% pada pengoperasian kondisi tunak pada suhu ambien 35°C.†
-
pengurangan 5–10%.dalam konsumsi daya kompresor pada beban pendinginan yang sama (pengujian internal, kondisi pengujian: ambien 35°C, zat pendingin R-410A, aliran udara 2,5m³/mnt)
-
Waktu respons sistem lebih cepatselama kondisi start-up dan perubahan beban
4.3 Analisis Penghematan Biaya Operasional
| Faktor Biaya |
Pipa Header Tembaga |
Header Tipe D Aluminium Sinupower |
Perkiraan Penghematan Tahunan (per 100 unit) |
| Biaya Bahan per Unit |
Lebih tinggi (dasar) |
35% lebih rendah |
$2.800 – $4.200 |
| Biaya Berat Pengiriman |
Dasar |
pengurangan 40%. |
$600 – $900 |
| Konsumsi Energi (tingkat sistem) |
Dasar |
Pengurangan rata-rata 5%. |
$1.500 – $3.000 |
| Tingkat Perawatan/Penggantian |
Dasar |
Kegagalan terkait korosi 30% lebih rendah |
$800 – $1,500 |
| Perkiraan Total Penghematan |
–
|
–
|
$5.700 – $9.600 |
5. Penerapan yang Terbukti dalam Proyek Dunia Nyata
-
Kuartal 2 tahun 2025:Memasok 12.000 unit header tipe D ke OEM HVAC Tiongkok terkemuka. Pengujian laboratorium pihak ketiga memverifikasi peningkatan COP sistem sebesar 4,6% di seluruh batch yang diinstal.
-
Q4 2024:Menyediakan pipa header profil khusus untuk produsen pompa panas yang menargetkan pasar Eropa. Lulus uji operasi berkelanjutan selama 1.000 jam pada suhu kondensasi 55°C tanpa kebocoran.
-
Sedang berlangsung:Pengiriman bulanan rutin ke rantai pasokan Sanhua dan Danfoss untuk aplikasi AC komersial.
6. Aplikasi dan Kasus Penggunaan Industri
6.1 Bidang Aplikasi Utama
-
Sistem HVAC:Kondensor AC komersial dan residensial
-
Peralatan Pendingin:Etalase, penyimpanan dingin, pendingin transportasi
-
Sistem Pompa Panas:Unit pompa panas udara-ke-udara dan udara-ke-air
-
Pendinginan Pembangkit Listrik:Sistem penolakan panas untuk fasilitas pembangkit listrik
-
Manajemen Termal Otomotif:Modul kondensor kendaraan EV dan hybrid
6.2 Kesesuaian dengan Standar Industri
-
Standar AHRI 210/240untuk peralatan pendingin udara kesatuan
-
PED UE 2014/68/UEpersyaratan peralatan tekanan (tersedia berdasarkan permintaan)
-
ASME Bagian VIIIuntuk aplikasi bejana tekan
-
RoHS dan JANGKAUANkepatuhan terhadap keamanan lingkungan
7. Dukungan Teknik dan Kustomisasi
7.1 Kemampuan OEM/ODM
-
Manufaktur berbasis gambar:Produksi sesuai dengan cetak biru yang disediakan pelanggan
-
Rekayasa balik berbasis sampel:Replikasi presisi komponen yang ada
-
Pengembangan bersama:Desain kolaboratif dari konfigurasi header baru
-
Desain dan fabrikasi cetakan:Pengembangan perkakas internal untuk profil khusus
7.2 Sistem Pengendalian Mutu yang Lean
-
Ketertelusuran bahan baku:Dokumentasi lengkap komposisi dan sumber paduan
-
Inspeksi dalam proses:Pemeriksaan dimensi pada setiap tahap produksi
-
Pengujian non-destruktif:Tersedia pengujian arus Eddy dan ultrasonik
-
Pemeriksaan akhir:Verifikasi dimensi 100% sebelum pengemasan
8. Bagaimana Sinupower Dibandingkan dengan Pemasok Pipa Header Aluminium Lainnya?
| Kriteria Evaluasi |
kekuatan Sinu |
Pesaing Khas A |
Pesaing Khas B |
| Bersertifikat IATF16949 |
✔ Ya |
Seringkali Tidak |
✔ Ya |
| Desain Perkakas In-house |
✔ 90+ set peralatan |
Dialihdayakan |
Sebagian |
| Portofolio Paten |
33 paten |
0–5 |
5–15 |
| Ketertelusuran Bahan Baku |
Dokumentasi lengkap |
Terbatas |
Sebagian |
| Waktu Pimpin (Pesanan Standar) |
15–25 hari |
20–35 hari |
25–40 hari |
| Dukungan Profil Khusus |
OEM/ODM penuh |
Terbatas |
Penuh |
| Kesiapan Ekspor |
Sedang berlangsung |
Didirikan |
Terbatas |
9. Cara Menentukan Pipa Header Kondensor Tipe D Bahan Aluminium Ringan yang Optimal untuk Sistem Anda
-
Langkah 1: Tentukan jenis zat pendingin– Sistem R-410A memerlukan peringkat tekanan yang lebih tinggi daripada R-134a; lihat grafik peringkat tekanan kami.
-
Langkah 2: Hitung laju aliran yang dibutuhkan– Diameter pipa header harus mengakomodasi aliran massa tanpa penurunan tekanan yang berlebihan.
-
Langkah 3: Tentukan metode koneksi– Pematrian, sambungan mekanis, atau pengelasan — masing-masing memerlukan penyelesaian permukaan dan toleransi dimensi yang berbeda.
-
Langkah 4: Pertimbangkan faktor lingkungan– Lingkungan pesisir atau industri mungkin memerlukan anodisasi atau pelapisan tambahan.
-
Langkah 5: Hubungi Sinupower– Berikan parameter sistem Anda dan kami akan merekomendasikan spesifikasi optimal dengan perhitungan pendukung.
10. Mengapa Bermitra dengan Sinupower?
10.1 Keahlian Teknis dan Warisan Industri
SinupowerPipa Header Kondensor Tipe D Bahan Aluminium Ringanmerupakan hasil dari investasi penelitian dan pengembangan yang berkelanjutan dan umpan balik penerapan di dunia nyata dari instalasi lapangan di berbagai zona iklim Tiongkok. Didirikan oleh Bapak Gao Qiang, yang memiliki pengalaman selama 18 tahun di organisasi manufaktur kelas dunia, tim teknik Sinupower memegang 33 paten aktif dan memelihara kolaborasi langsung dengan mitra penelitian universitas dalam manajemen termal. Setiap batch kamiPipa Header Kondensor Tipe D Bahan Aluminium Ringanmenjalani validasi kualitas yang ketat untuk memastikan konsistensi dan keandalan.
10.2 Rekam Jejak yang Tercapai
-
Sanhua:Pemimpin global dalam komponen HVAC&R – kerja sama permanen
-
Danfos:Penyedia teknologi pendingin dan pendingin udara kelas dunia
-
Pankl:Produsen komponen presisi untuk aplikasi berkinerja tinggi
10.3 Kepemimpinan Pasar Domestik
-
Wilayah Jiangsu, Zhejiang, Shanghai, Anhui:87,76% dari total penjualan
-
Pasar Cina Selatan:8,44% dari total penjualan
-
Pasar Tiongkok Utara:3,80% dari total penjualan
10.4 Komitmen Ekspansi Global
-
Partisipasi dalam pameran besar dalam dan luar negeri
-
Kesiapan dokumentasi ekspor(sertifikat, laporan pengujian, kemampuan pengiriman)
-
Dukungan teknis berbahasa Inggrisuntuk pelanggan internasional
-
Solusi logistik yang fleksibeluntuk pengiriman global
11. Pertanyaan Yang Sering Diajukan Tentang Pipa Header Kondensor Tipe D Sinupower
Q1: Berapa jumlah pesanan minimum untuk Pipa Header Kondensor Tipe D Bahan Aluminium Ringan?
MOQ bervariasi berdasarkan dimensi dan spesifikasi paduan. Ukuran standar biasanya membutuhkan 1.000 buah. Profil khusus dapat diproduksi dari 500 buah. Untuk pesanan uji coba awal atau permintaan sampel, kami dapat mengakomodasi jumlah yang lebih kecil — silakan tanyakan kepada tim penjualan kami.
Q2: Berapa waktu tunggu tipikal untuk pesanan produksi?
Waktu tunggu produksi standar adalah 15–25 hari kerja setelah konfirmasi pesanan dan persetujuan gambar. Untuk persyaratan perkakas khusus, tambahkan 10–15 hari untuk pembuatan cetakan. Pesanan terburu-buru (10 hari kerja) dapat diakomodasi untuk dimensi standar dengan pengaturan sebelumnya, tergantung kapasitas produksi.
Q3: Dapatkah saya memesan potongan sampel untuk pengujian sebelum melakukan produksi massal?
Ya. Produksi sampel biasanya memerlukan 10–15 hari kerja. Jumlah sampel 5-20 buah dapat disediakan. Biaya sampel dapat dikembalikan setelah penempatan pesanan produksi formal sebanyak 1.000 unit atau lebih.
Q4: Apakah laporan pengujian pihak ketiga tersedia untuk validasi materi dan kinerja?
Sangat. Kami dapat memberikan sertifikat uji material (komposisi kimia dan sifat mekanik), laporan inspeksi dimensi dengan data CMM, laporan uji korosi semprotan garam per ASTM B117, dan catatan uji tekanan ledakan. Semua laporan dikeluarkan oleh laboratorium bersertifikat atau laboratorium kualitas kami yang sesuai dengan IATF16949.
Q5: Apakah Anda menawarkan kemasan untuk angkutan laut yang mencegah goresan permukaan?
Ya. Kemasan standar ekspor meliputi: (a) pembungkus kantong PE individual, (b) pemisahan bantalan busa antar lapisan, (c) penutup ujung pada kedua ujungnya untuk perlindungan permukaan kritis, (d) peti kayu yang diperkuat baja atau kotak kayu lapis yang difumigasi sesuai standar ISPM-15. Pemuatan kontainer diawasi oleh tim logistik kami dengan foto disediakan berdasarkan permintaan.
Q6: Dapatkah Sinupower membantu desain sistem atau pemilihan pipa header?
Ya. Tim teknik kami memberikan konsultasi awal gratis: (1) penghitungan penurunan tekanan berdasarkan jenis zat pendingin dan laju aliran Anda, (2) rekomendasi tingkat material berdasarkan suhu dan tekanan pengoperasian, (3) panduan metode penyambungan (brazing vs. mekanis). Untuk proyek bervolume besar, kami menawarkan kunjungan teknis di lokasi atau dukungan konferensi video.
12. Cara Melakukan Pemesanan dengan Sinupower
-
Langkah 1: Kirim Pertanyaan– Kirim gambar, sampel, atau persyaratan spesifikasi Anda melalui formulir kontak atau email kami.
-
Langkah 2: Tinjauan Teknik– Tim teknis kami merespons dalam waktu 24 jam dengan konfirmasi kelayakan dan harga awal.
-
Langkah 3: Contoh Persetujuan– Potongan sampel diproduksi dan dikirim untuk pengujian dimensi dan fungsional Anda.
-
Langkah 4: Produksi Massal– Setelah sampel disetujui, produksi skala penuh dimulai dengan pemantauan SPC.
-
Langkah 5: Rilis & Pengiriman Berkualitas– Setiap batch menjalani pemeriksaan akhir sebelum pengepakan dan pengiriman dengan pelacakan disediakan.
📦 Siap memesan atau meminta sampel?
Sinupower menanggapi semua pertanyaan dalam waktu 24 jam.
