Pengantar bahan paduan aluminium dan aluminium
Aluminium adalah elemen logam yang paling banyak didistribusikan dan berlimpah di kerak bumi, terhitung sekitar 7,3-8,3% dari total massa kerak, kedua setelah oksigen dan silikon; Aluminium ditemukan pada awal abad ke -19 dan mulai memiliki skala produksi di awal abad ke -20; Paduan aluminium keras ditemukan pada awal abad ke -20 dan banyak digunakan dalam industri militer selama Perang Dunia I.
Paduan Aluminium: Paduan yang didasarkan pada aluminium dengan sejumlah elemen paduan lainnya yang ditambahkan, yang merupakan salah satu bahan logam ringan.
Paduan Aluminium vs Steel
Paduan aluminium memiliki kepadatan rendah, kekuatan sedang, kekuatan spesifik tinggi, dan kekakuan spesifik; Resistensi korosi yang sangat baik; Konduktivitas termal dan konduktivitas listrik yang tinggi; Perpanjangan sedang, pemrosesan plastik membutuhkan kontrol yang ketat dari parameter proses; Kesulitan pengelasan sedikit lebih tinggi.

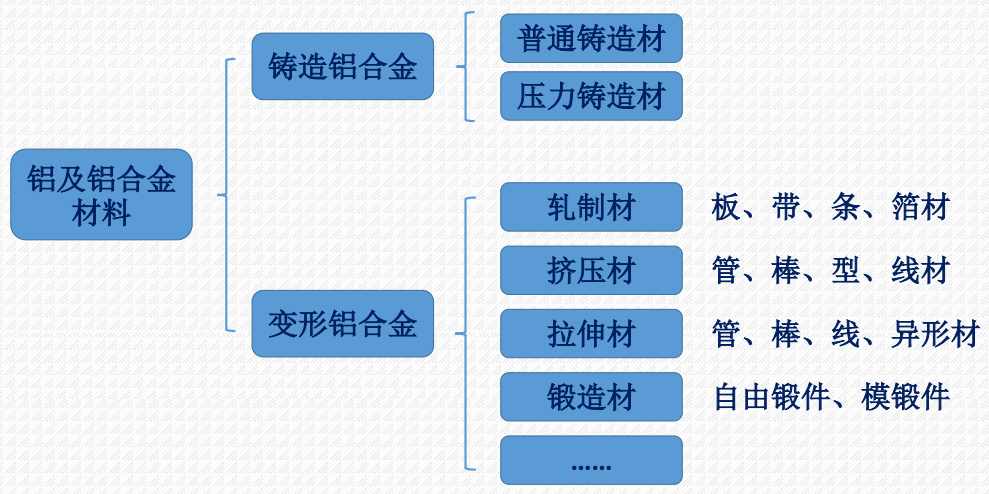

Klasifikasi paduan aluminium dan aluminium dengan metode pemrosesan
Casting Aluminium Alloy: Paduan aluminium dengan bentuk yang diinginkan dan sifat struktural yang diperoleh dengan melemparkannya ke berbagai model di bawah suhu, kecepatan, dan kondisi gaya eksternal tertentu, memanfaatkan fluiditas yang baik dan kemampuan mengisi pencairan paduan aluminium.

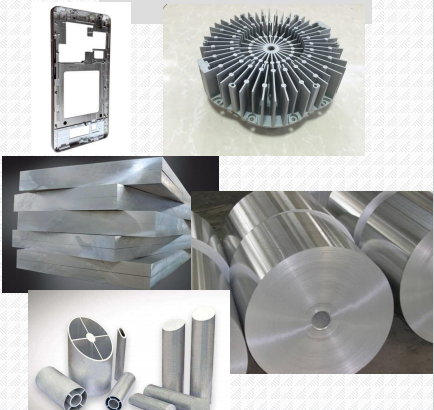

Paduan aluminium yang cacat: Berbagai paduan aluminium semi-selesai seperti pelat, pipa, batang, kabel, dan profil yang terbuat dari engot aluminium meleleh dan dilemparkan dengan bahan-bahan paduan sebagai bahan baku dan diproses dengan berbagai metode pemrosesan tekanan (berguling, ekstrusi, peregangan, penempaan sebagai bahan baku dan diproses dengan berbagai metode pemrosesan tekanan (berguling, ekstrusi, peregangan, peregangan, penempaan sebagai bahan baku dan diproses dengan berbagai metode pemrosesan tekanan (menggulung, ekstrusi, peregangan, peregangan, forging, forging, , dll.).
Cast Aluminium Alloy dan Aluminium Alloy
Perbedaan utama antara paduan aluminium cor dan paduan aluminium yang cacat adalah bahwa kandungan silikon elemen paduan dalam paduan aluminium cor melebihi bahwa pada sebagian besar paduan aluminium yang cacat; Paduan aluminium yang cacat memiliki struktur yang padat, komposisi dan sifat yang seragam, kekuatan tinggi, dan plastisitas yang baik; Pengecoran paduan aluminium memiliki kemampuan proses yang baik, kurang dibatasi oleh desain struktur komponen, dan memiliki efisiensi produksi yang tinggi; Paduan casting aluminium memiliki kinerja casting yang baik dan dapat digunakan untuk membuat bagian -bagian berbentuk kompleks; Tidak perlu peralatan tambahan besar; Ini memiliki keunggulan menghemat logam, mengurangi biaya, dan mengurangi jam kerja, dan banyak digunakan dalam industri penerbangan dan sipil. Ini juga digunakan untuk memproduksi bagian -bagian seperti kepala silinder, transmisi, dan piston untuk mobil, selongsong untuk instrumen dan meter, dan badan pompa untuk supercharger.
Paduan aluminium yang dapat dideformasi memainkan peran utama dalam bahan yang digunakan dalam produk penerbangan dan kedirgantaraan, seperti kulit pesawat, balok utama, bingkai, tulang rusuk, suku cadang pendaratan, saluran, paku keling, dll. Ini juga banyak digunakan dalam pembuatan kapal, otomotif, dan Industri Konstruksi.
Metode untuk penunjukan nilai aluminium cast (GB/T 8063-2017)

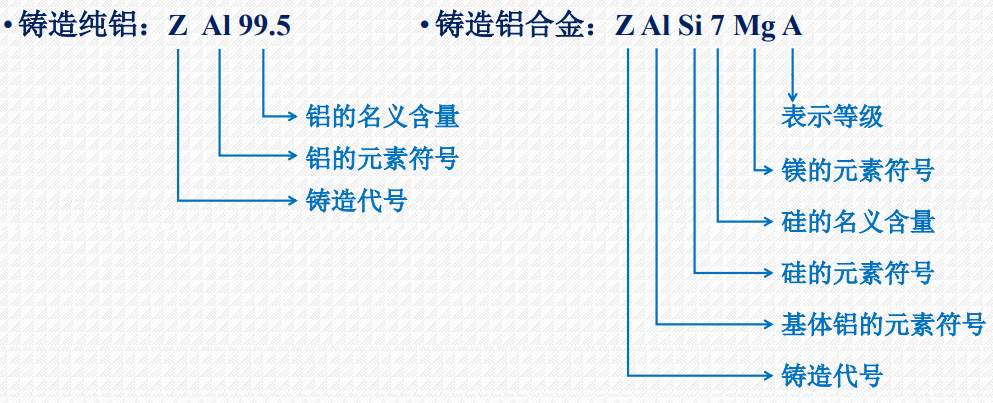

Saat ini, tidak ada standar terpadu untuk casting paduan aluminium secara internasional, dan masing -masing negara (perusahaan) memiliki penamaan dan terminologi paduannya sendiri. Menurut standar Cina, nilai logam non-ferro-cast terdiri dari "z", simbol elemen logam dasar, simbol elemen paduan utama, dan angka yang menunjukkan kandungan nominal dari elemen paduan; Ketika ada lebih dari 2 elemen paduan, tingkat paduan harus mencantumkan simbol elemen dan konten nominalnya yang cukup untuk menunjukkan karakteristik utama paduan; Simbol -simbol elemen paduan disusun dalam urutan konten nominal mereka; Kecuali untuk konten nominal dari elemen matriks, yang tidak ditunjukkan, konten nominal elemen paduan lainnya ditunjukkan setelah simbol elemen itu.

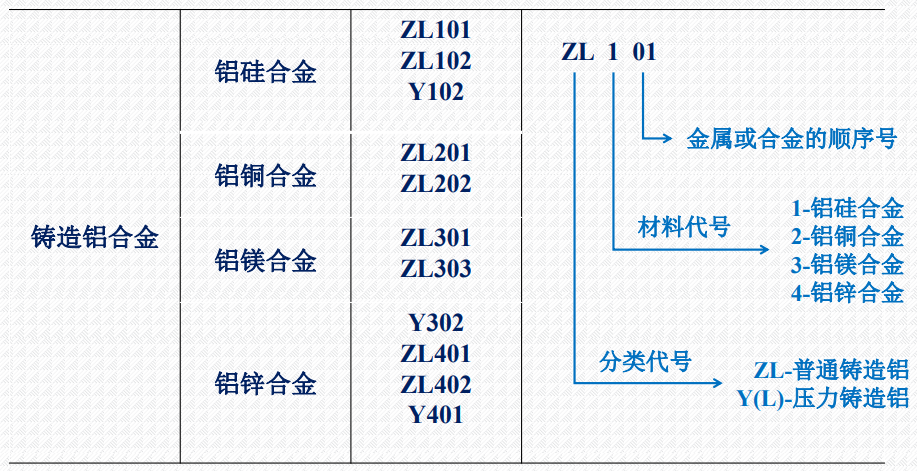

Kode Paduan Aluminium Casting
Metode untuk penunjukan paduan aluminium dan aluminium yang cacat (GB/T 16474-2011)
Metode penamaan untuk nilai aluminium dan aluminium yang cacat mengadopsi sistem empat karakter: angka pertama, ketiga, dan keempat adalah angka Arab, dan digit kedua adalah huruf kapital Inggris; Digit pertama mewakili kelompok paduan aluminium dan aluminium; Digit atau huruf kedua mewakili modifikasi aluminium murni atau aluminium paduan; Dua digit terakhir menunjukkan kemurnian paduan aluminium atau aluminium yang berbeda dalam kelompok yang sama; Nilai sistem empat digit internasional dapat dirujuk secara langsung. Misalnya: 7A047075.

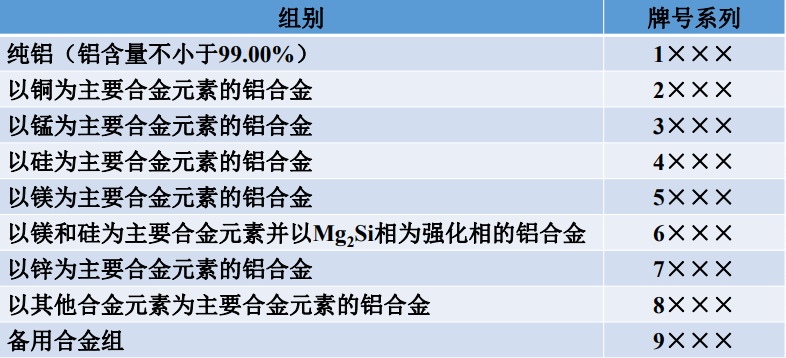

Kelompok paduan aluminium dan aluminium cacat
Kode Negara untuk Aluminium Deformed dan Aluminium Paduan (GB/T16475-2008)
Kode keadaan dasar untuk paduan aluminium dan aluminium yang terdeformasi: F (keadaan kerja bebas), O (keadaan anil), H (keadaan kerja keras), W (keadaan perlakuan panas solusi), T (keadaan perlakuan panas).

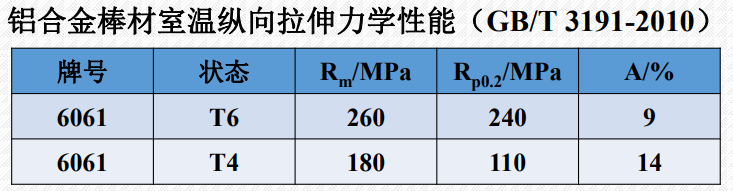

Kinerja dan keadaan bahan paduan aluminium terkait langsung
Nilai aluminium dan aluminium cacat
Aluminum alloy grades used in China: LG1、LD10； Classified by alloy properties and applications: industrial pure aluminum (L), industrial high-purity aluminum (LG), coated aluminum (LB), rust proof aluminum (LF), hard aluminum ( Ly), aluminium ultra keras (LC), aluminium palsu (LD), aluminium khusus (LT), dll; Secara umum, dapat sesuai dengan empat nilai sistem karakter, yang dapat ditemukan dalam GB/T 3190-2008.
Status pengembangan bahan paduan aluminium di Cina
Cina adalah produsen utama dan konsumen bahan paduan aluminium; Bahan paduan aluminium memiliki berbagai aplikasi dalam transportasi, laut, kedirgantaraan dan bidang lainnya, terutama dalam beberapa komponen kunci mobil, pesawat terbang, ruang angkasa, kapal, dan bidang lainnya. Bahan paduan aluminium tidak tergantikan; Cina adalah negara dengan produksi besar bahan aluminium dan sebagian besar peralatan produksi di dunia; Saat ini, sebagian besar bahan paduan aluminium di Cina termasuk dalam produk pertengahan hingga rendah, dan beberapa produk masih perlu dibeli dengan harga tinggi dari luar negeri dengan tingkat pemrosesan yang sudah ketinggalan zaman dan stabilitas produk yang buruk.
Tujuan Pembangunan Bahan Paduan Aluminium Di Tiongkok
Laporan Penelitian 2019 tentang Strategi Pengembangan Bahan Dasar (Logam Nonferrous) oleh Academy of Engineering China. Berdasarkan situasi aktual di Cina dan kemacetan yang dihadapi di bidang paduan aluminium, Asosiasi Logam Nonferrous China mengusulkan Tujuan Pembangunan jangka menengah berikut: Pada tahun 2030, bahan paduan aluminium berkinerja tinggi akan mencapai standar internasional, dengan beberapa pencapaian internasional barang internasional level, dan sifat mekanik dan proses yang komprehensif dari bahan akan memenuhi persyaratan indikator industri manufaktur modern; Pada tahun 2035, bahan paduan aluminium akan mencapai tingkat internasional yang baik, mencapai swasembada dan ekspor sebagian besar bahan paduan aluminium, dan mewujudkan pengembangan industri paduan aluminium global.
Kemajuan baru dalam bahan paduan aluminium di Cina
Ada permintaan mendesak untuk bahan aluminium berukuran besar dan berkinerja tinggi di bidang aplikasi hilir; Penyempurnaan struktur mikro; Dengan menambahkan elemen lithium atau tanah jarang, dll; Melalui teknologi pasca pemrosesan: gulungan presisi berganda, deformasi besar, dll; Bahan komposit berbasis aluminium; Paduan aluminium metalurgi bubuk; Pembentukan semprotan, pembentukan koagulasi, dan pembentukan thixotropic.

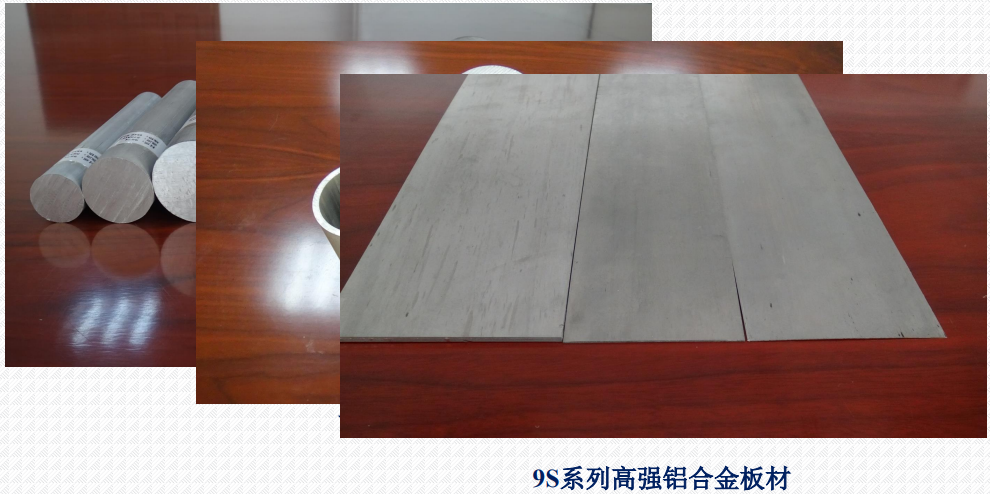

Seri 9 seri aluminium metalurum bubuk berkinerja tinggi
Prestasi Penelitian dan Pengembangan Institut Changhun Kimia Terapan, Akademi Ilmu Pengetahuan Tiongkok, yang telah memakan waktu lebih dari 20 tahun; Proyek Inkubasi Institut Penelitian Teknologi Kimia Terapan Qingdao Zhongkke; Proyek Paduan Aluminium Metalurum Bubuk Industrial Dunia; Menggunakan Alloying Mekanik+Teknologi Produksi Metalurgi Metalurgi Semi-Solid/Bubuk, serangkaian paduan aluminium khusus dengan kekuatan tinggi (9S), resistensi korosi tinggi (9C), resistansi layanan suhu tinggi (9H), ekspansi rendah dan resistansi keausan tinggi (9e ) disiapkan; Ini mengisi celah dalam paduan aluminium di Cina dan dapat menggantikan paduan aluminium 7075, 5083, CZ42, dan 4032.

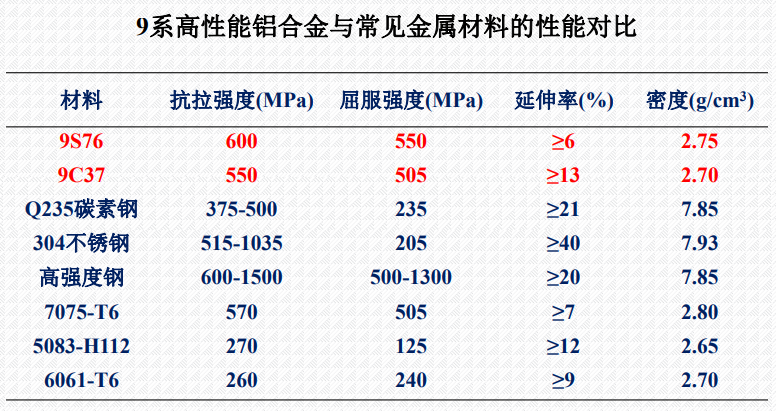

Milik
Bahan paduan aluminium khusus yang disiapkan dengan metode metalurgi bubuk memiliki kekuatan tinggi, kinerja yang stabil, dan indikator yang jauh lebih baik daripada paduan aluminium tradisional yang diproduksi dalam industrialisasi; Indikator kinerja mekanis bahan dalam arah tiga dimensi pada dasarnya sama.
Metode cetakan
Proses sintering yang sangat baik dapat mencapai kinerja yang baik tanpa perawatan penuaan, dan prosesnya sederhana.
Kinerja pengelasan
Mekanisme penguatan mikro dari bahan paduan aluminium 9-seri tidak menunjukkan penurunan kekuatan yang signifikan pada sambungan pengelasan gesekan.
Eksplorasi penerapan paduan aluminium di bidang peralatan rumah tangga
Diskusi tentang penerapan aluminium paduan di bidang alat rumah - lembaran logam
Pelat aluminium memiliki ketahanan korosi yang lebih baik daripada pelat baja; Anodisasi biasa dapat meningkatkan estetika; Oksidasi anodisasi/mikro keras dapat meningkatkan ketahanan dan keamanan keausan; Dapat digunakan untuk panel, papan struktural, laci, dll; Tahan noda, tahan matahari, dan tidak mudah tergores.
Kemungkinan Kesulitan Teknis: Keseragaman Perawatan Permukaan untuk Papan Berukuran Besar.
Diskusi tentang Penerapan Paduan Aluminium di Bidang Peralatan Rumah - Profil dan Pipa
Profil paduan aluminium dapat menggantikan baja dan digunakan sebagai bahan dukungan struktural untuk peralatan rumah tangga; Tabung berdinding tipis dapat digunakan sebagai tabung pertukaran panas untuk AC/lemari es, menggantikan tabung tembaga; Paduan aluminium seri 9c1 *, dengan lebih dari 99% komposisi aluminium; Kekuatan tarik mencapai lebih dari 300MPA, dan konduktivitas termal adalah 210W/m • K ±; Resistensi korosi dan fluiditas refrigeran yang baik.
Diskusi tentang Penerapan Paduan Aluminium di Bidang Peralatan Rumah - Suku Cadang

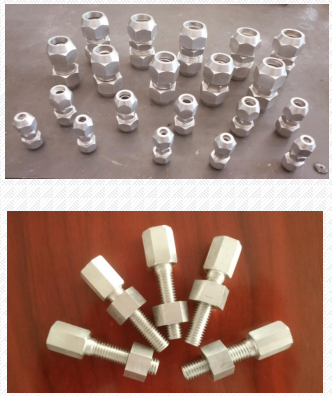

Ganti tembaga paduan untuk menghasilkan konektor kulkas/pendingin udara, konektor langsung, dll; ρ (9s) = 2.80 ， ρ (9c) = 2.70 ， ρ (H62) = 8.93 ， ρ (T2 、 T3) = 7.83 ； Ganti baja dengan memproduksi baut dan mur; Mencegah korosi elektrokimia shell; Tingkatkan kinerja komprehensif peralatan listrik.
Diskusi tentang Penerapan Paduan Aluminium Di Bidang Peralatan Rumah Tangga - Tangki Inner of Water Heater

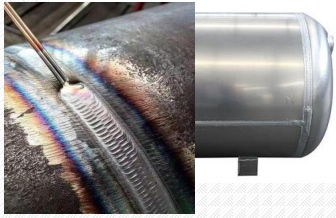

Saat ini, proses pembengkokan, pengelasan, dan enameling pelat baja digunakan, menghasilkan lasan yang tidak rata yang rentan terhadap korosi dan kebocoran, mempengaruhi masa pakai mereka.
Saran: Ganti dengan liner bagian dalam paduan aluminium.
Opsi 1: Tabung ekstrusi+pengelasan gesekan gesekan+oksidasi busur mikro, Opsi 2: Bending pelat aluminium+pengelasan gesekan gesekan+oksidasi busur mikro.
Pengelasan gesekan gesekan memiliki jahitan las yang halus dan keandalan yang baik; Setelah oksidasi busur mikro, permukaan liner dalam dilapisi dengan lapisan keramik alumina, yang aman dan tidak beracun.

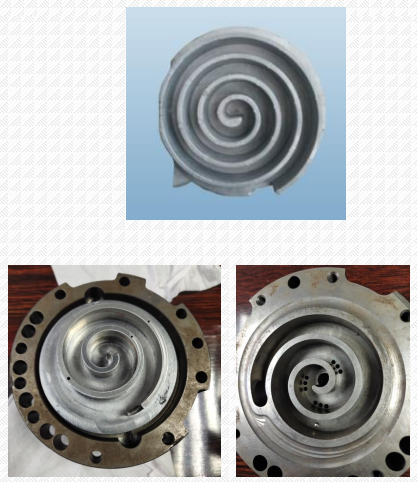

Diskusi tentang Penerapan Aluminium Alloy di Home Appliance Field - Vortex Disc
Pendingin udara kendaraan energi baru banyak menggunakan kompresor gulir, yang berukuran kecil dan memiliki efisiensi kerja yang tinggi; Disk vortex paduan aluminium ringan, memiliki getaran rendah, dan kebisingan rendah; Merek pendingin udara rumah tangga asing tertentu menggunakan kompresor vortex dengan cakram dinamis paduan aluminium, mencapai rasio efisiensi energi 3,6.
metode tradisional
Casting tekanan rendah; Penempaan cairan; Penempaan panas; Cetakan tekanan punggung; 4032 Paduan Aluminium; Kekuatan tarik suhu kamar 360mpa, kekerasan 110hb.
Bahan baru dan proses baru
Teknologi pembentukan bubuk presisi; Dimensi produk palsu mirip dengan bagian -bagian yang sudah jadi; Dapat mencapai pemotongan minimal atau tidak ada; Penempaan memiliki kekuatan yang baik dan ketahanan suhu tinggi. Seri 9E Paduan Aluminium: Kekuatan Tarik Suhu Kamar 450MPA, Kekerasan 135HB; Kekuatan tarik pada 350 ℃ 180mpa; Suhu tahan panas tertinggi dapat mencapai 450 ℃.
Eksplorasi aplikasi paduan aluminium di bidang alat rumah - ember bagian dalam mesin cuci drum
Saat ini, ember bagian dalam mesin cuci drum sebagian besar terbuat dari bahan baja tahan karat; Ganti stainless steel dengan paduan aluminium yang kuat dan tahan korosi; Dapat mengurangi berat badan lebih dari 50%; Secara teoritis, dapat meningkatkan efisiensi dan mengurangi kebisingan.
Mesin cuci tidak ada kekuatan
